Ložiska bez vnitřního kroužku
Kombinace extrémní únosnosti a prostorové úspory pro náročné konstrukce. Jehlová ložiska s masivním vnějším kroužkem bez vnitřního kroužku (řady NK, RNA 49, RNA 69) jsou určena pro uložení, kde je vyžadována maximální tuhost v omezeném radiálním prostoru. Masivní vnější kroužek z ložiskové oceli umožňuje přenášet rázová zatížení, zatímco absence vnitřního kroužku dovoluje použít hřídel o větším průměru, což zvyšuje celkovou tuhost celého stroje. V HRK Services dodáváme tato ložiska s vysokou přesností běhu, která jsou ideální pro vřetena, převodovky a čepy s kaleným povrchem.
Řazení produktů
Výpis produktů
jehlové ložisko bez vnitřního kroužku plastová klec vnější kroužek s mazací drážkou a mazacím otvorem odpovídající hřídelové těsnění: 35-45-4 WAO
jehlové ložiskobez vnitřního kroužkupolyamidová klecvnější kroužek s mazací drážkou a mazacím otvorem
jehlové ložisko bez vnitřního kroužku ocelová klec vnější kroužek bez mazací drážky a mazacího otvoru rozsah provozních teplot: -20 °C až +120 °C
jehlové ložiskobez vnitřního kroužkuocelová klecvnější kroužek s mazací drážkou a mazacím otvorem
jehlové ložisko bez vnitřního kroužku ocelová klec vnější kroužek s mazací drážkou a mazacím otvoremrozsah provozních teplot: -20 °C až +120 °C

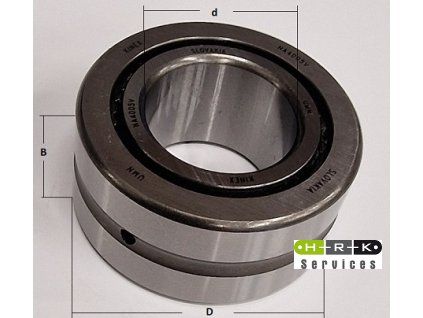

jehlové ložisko NK 15/16Rd - 15 mmD - 23 mmB - 16 mmbez vnitřního kroužku ocelová klec vnější kroužek s mazací drážkou a mazacím otvoremObrázek je pouze ilustrativní a nemusí...
jehlové ložiskobez vnitřního kroužkuocelová klecvnější kroužek s mazací drážkou a mazacím otvorem
jehlové ložiskobez vnitřního kroužkuocelová klecvnější kroužek s mazací drážkou a mazacím otvorem
💡 Tip experta HRK: Větší hřídel = silnější stroj
"Často se mě zákazníci ptají, proč nepoužít klasické ložisko i s vnitřním kroužkem. Odpověď je jednoduchá: Pokud vnitřní kroužek vynecháte a jehly se odvalují přímo po hřídeli, můžete při stejném průměru tělesa použít hřídel, která je o několik milimetrů silnější. V praxi to znamená, že hřídel je mnohem odolnější proti průhybu a vibracím. Pokud tedy konstruujete stroj 'na hraně' výkonu, je toto ložisko vaše tajná zbraň pro zvýšení tuhosti bez nutnosti zvětšovat celé těleso."
Nejčastější dotazy (FAQ):
-
Jaký je rozdíl mezi řadou NK a RNA? Řada NK má jehly vedeny v pevných přírubách vnějšího kroužku, což z ložiska dělá nerozebíratelný, tuhý celek. Řada RNA (zejména RNA 49/69) vychází z konstrukce standardních ložisek a umožňuje vyšší dynamické zatížení při zachování velmi úzkého profilu.
-
Můžu použít toto ložisko, když nemám hřídel broušenou? V nouzi ano, ale počítejte s tím, že se životnost ložiska smrskne na dny. Bez tvrdé a broušené hřídele (58–64 HRC) se jehly do materiálu 'zakousnou'. Pokud hřídel brousit nemůžete, sáhněte po verzi s vnitřním kroužkem.
-
Jakou zvolit toleranci hřídele? Pro dosažení standardní radiální vůle doporučujeme hřídel v toleranci h5 nebo h6. Pokud potřebujete uložení s minimální vůlí pro vysokou přesnost, poraďte se s námi v HRK Services o výběru konkrétní rozměrové skupiny jehel.
-
Jsou tato ložiska vhodná pro rázové zatížení? Ano, masivní soustružený vnější kroužek je v tomto směru mnohem odolnější než tenkostěnná lisovaná pouzdra (HK). Proto se používají v těžším strojírenství.
