Úhlové klouby DIN71802
Bezpečný a plynulý přenos pohybu u pák a táhel. Úhlové klouby (vyrobené podle normy DIN 71802) jsou nezbytnou součástí mechanických systémů řízení, táhel plynu, spojek nebo průmyslové automatizace. Umožňují spolehlivé spojení i tam, kde osy nejsou v dokonalé rovině. V nabídce máme provedení s pojistnou sponou pro rychlou montáž, s pravým i levým závitem.
Řazení produktů
Výpis produktů

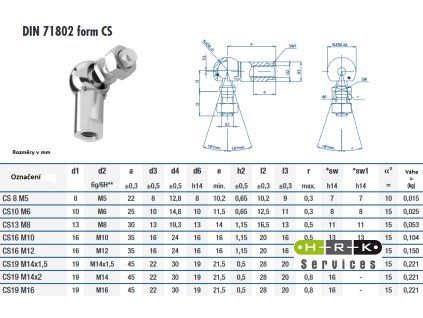

úhlový kloub dle DIN71802 tvar CS d1 - 10 mm d2 - M6 a - 25 mm d3 - 10 mm d4 - 14,8 mm d6 - 10 mm e - 11,5 mm l2 - 12,5 mm l3 - 11 mm
úhlový kloub dle DIN71802 tvar CS d1 - 13 mm d2 - M8 a - 30 mm d3 - 13 mm d4 - 19,3 mm d6 - 13 mm e - 14 mm l2 - 16,5 mm l3 - 13 mm
úhlový kloub dle DIN71802 tvar CS - levý závitd1 - 13 mm d2 - M8 a - 30 mm d3 - 13 mm d4 - 19,3 mm d6 - 13 mm e - 14 mm l2 - 16,5 mm l3 - 13 mm
úhlový kloub dle DIN71802 tvar CS d1 - 16 mm d2 - M10 a - 35 mm d3 - 16 mm d4 - 24 mm d6 - 16 mm e - 16 mm l2 - 20 mm l3 - 16 mm
úhlový kloub dle DIN71802 tvar CS d1 - 16 mm d2 - M12 a - 35 mm d3 - 16 mm d4 - 24 mm d6 - 16 mm e - 16 mm l2 - 20 mm l3 - 16 mm
úhlový kloub dle DIN71802 tvar CS d1 - 19 mm d2 - M14x1,5 a - 45 mm d3 - 22 mm d4 - 30 mm d6 - 19 mm e - 21,5 mm l2 - 28 mm l3 - 20 mm
úhlový kloub dle DIN71802 tvar CS d1 - 8 mm d2 - M5 a - 22 mm d3 - 8 mm d4 - 12,8 mm d6 - 8 mm e - 10,2 mm l2 - 10,2 mm l3 - 9 mm
Ovládací prvky výpisu

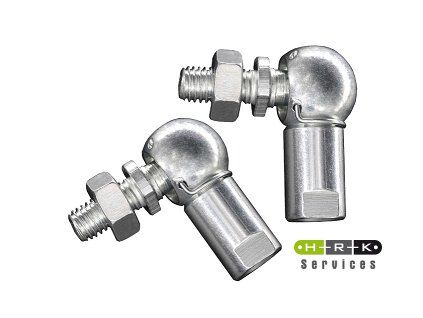

Úhlové klouby: Pevné spojení s dokonalou flexibilitou Kloub se skládá z kulového čepu se závitem a jamky, do které čep přesně zapadá. Tím vzniká spoj, který dokonale přenáší tah i tlak, ale zároveň se může v jamce volně naklápět do stran a vyrovnávat tak nepřesnosti pohybu táhel.
💡 Tip experta HRK: Pravý vs. levý závit
"Při výběru úhlového kloubu pro táhla si vždy ověřte směr závitu. Pokud stavíte napínací táhlo, budete pravděpodobně potřebovat jeden kloub s pravým a jeden s levým závitem, abyste mohli délku táhla regulovat pouhým otáčením středové tyče. U nás v HRK Services máme obě varianty běžně skladem."
FAQ k úhlovým kloubům:
-
Jaký je rozdíl mezi formou C a CS podle DIN 71802? Forma C je bez pojistného kroužku, zatímco forma CS obsahuje pojistný kroužek (závlačku), který zabraňuje nechtěnému vyskočení čepu z pánve při vibracích. Pro dynamické aplikace v automotive doporučujeme vždy verzi CS.
-
Jsou tyto klouby odolné vůči korozi? Standardně jsou dodávány s pozinkovaným povrchem. Pokud však pracujete v extrémně vlhkém prostředí, nabízíme i nerezové varianty, které splňují nejpřísnější nároky na chemickou stálost.
